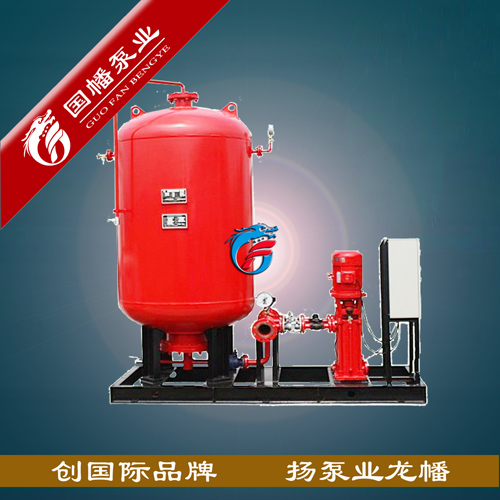

XQB消防定压给水设备
产品分类: 消防泵
使用领域:消防领域
适用介质:清水、无颗粒、无腐蚀
设备材质:铸铁、铸钢、不锈钢
设备承压:0.8-1.6MPa
IP55YE2/YE3/YB3二级能效
在线咨询400-6886-390
产品介绍
规格参数
  • XQB消防气压给水设备,配套的气压罐和控制系统及消防泵均为专门设计制造,配套自动补气罐时,无需空压机,氮气瓶充气,可自动调节保证恰当的气水比例,高效利用气压罐总容积,具有先进、易用、高可靠性的控制系统。消防气压供水设备集成了齐全的故障保护、报警功能,具有消防泵自动定期巡检功能,可接受和处理各种消防信号以及发出各种运行工况信号。


      定义:消防气压给水设备通常由气压水罐、水泵机组、电控柜及辅件组成。在水泵启、停状态均能向消防管网供水的设备。
      分类:
      1)按气压水罐工作形式分为
      (1)补气式消防气压给水设备 (2)胶囊式消防气压给水设备 (3)氮气顶压消防气压给水设备
      (2)按是否设有消防泵组分为
      设计选用要点:
      1) 气压水罐的制造单位应持有压力容器制造许可证或注册书,并具备健全的质量管理体系和制度。
      2)设备的外购配套件须有产品合格证并经入场检验合格后方可使用。设备的气压水罐、水泵机组、电器元件等构成部件,应在检验合格后方可组装使用。在使用现场组装的设备,可在现场检验整机性能。
      3)应持有有关部门签发的生产许可证。
      4)选用本项产品时,应对下列各项提出要求:设备组成、设备分类、设备工作压力、设备设计流量、气压罐规格数量、设备材料、卫生要求。
      5)设备整体结构、水管路、气管路及电器线路的布置应合理,应留有安装维修空间便于操作。
      6)设备的管路上应设置安全阀,其开启压力不大于最高的工作压力的1.1倍。
      7)消防与生活(生产)共用设备必须有单独的消防出水口。[1]
      [2]工况:适用于直接抽取市政管网水源作消防供水的场合;适用于生活、消防合用一套给水设备的场合;适用于对消防供水压力、对消防巡检及其他方面有特殊要求的场合;可提高消防用水的实际使用效果。
      施工、安装要点:1)、消防气压给水设备的气压罐,其容积、气压、水位及工作压力应符合设计要求。
      2)、消防气压给水设备上的安全阀、压力表、泄水管、水位指示器等的安装应符合产品使用说明书的要求。
      3)、消防气压给水设备安装位置、进水管及出水管方向应符合设计要求;安装时其四周应设检修通道,其宽度不应小于0.7m,消防气压给水设备顶部至楼板或梁底的距离不得小于1.0m。
      4)、设备到现场须拆箱清点。安装就位须找平、灌浆。管路连接与电控接线须对照图纸,核对无误。
      5)、设备安装完后,须对设备调试与试运转。包括水泵的启停控制,各个阀门的开关,以及设备清洗、充水后的试运转。


    XQB消防气压给水设备配套的消防泵气压罐及控制系统均为良邦泵阀专门设计制造,配套自动补气罐时,无需空压机,氮气瓶充气,可自动调节保证恰当的气水比例,高效利用气压罐总容积,具有先进、易用、高可靠性的控制系统。消防气压供水设备集成了齐全的故障保护、报警功能,具有消防泵自动定期巡检功能,可接受和处理各种消防信号以及发出各种运行工况信号。

    消防气压给水设备配套的消防泵和气压罐及控制系统均为良邦泵阀专门设计制造,配套自动补气罐时,无需空压机,氮气瓶充气,可自动调节保证恰当的气水比例,高效利用气压罐总容积,具有先进、易用、高可靠性的控制系统。消防气压供水设备集成了齐全的故障保护、报警功能,具有消防泵自动定期巡检功能,可接受和处理各种消防信号以及发出各种运行工况信号。
    隔膜式、补气式自动供水设备(消防型、生活型)工作原理
      在系统处于稳定状态下,由于
    气压罐内水排出带走一部分气体,罐内压力降低,当降低到一定压力时,压力传感器发出信号,通过电控箱开启电磁阀,排出罐内的水,当水位降到下限时,电磁阀关闭,液位传感器发出信号,控制补水泵开始工作,给气压罐补水补气。
      当水位达到上限时,实
    水泵停止,但罐体内压力未达到所定的最高工作压力时,电磁阀开启,罐体排水。当水位达到下限时,补水泵再次启动,这样循环多次,直到罐内压力、水位都达到所规定的位置时补水泵停止,保证罐内随时保持额定工作压力和额定水位。
      1、全自动气压供水消防设备:当发生火灾打开消防栓时,立即喷出消防充实水柱,同时
    气压罐内储备的消防用水(10分钟)借助气体压力送入消防管网,满足十分钟消防流量和压力。
      2、全自动应急供水消防设备:当发生火灾打开消防栓时,立即喷出消防充实水柱,同时电接点压力表发出信号,启动
    消防泵,供给所需要的消防用水。若电网停电时,主电路自动切换到备用电源上启动消防泵,使设备正常运行。
      3、全自动隔膜式消防设备:工作原理与全自动应急供水消防设备基本相同,隔膜式消防设备装有隔膜胶囊,可避免空气溶解于水的问题。
    消防气压给水设备可用于直接抽取市政管网水源作消防供水的场合;
    消防气压给水设备可用于生活、消防合用一套给水设备的场合;
    消防气压给水设备可用于对消防供水压力、对消防巡检及其他方面有特殊要求的场合;
    消防气压给水设备可提高消防用水的实际使用效果。
    额定消防供水流量和压力
    额定消防供水流量:5L/S—50L/S
    额定消防供水压力:0.3—1.6mPa
      订货须知
      1、样本中对大流量供水设备未给出安装图和安装尺寸,用户需要时,本公司另行提供安装图和安装尺寸;
      2、订货时,请用户按供水量和所需扬程及所需设备的功能选择产品型号、规格和配置或提供参数由本公司工程人员实地勘测后协助选型;
      3、本设备成套供应也可分件供应,但水池及进出水管路部分由客户自备自装;
      4、用户参电控方式可自由选择功能,如有特殊要求可在订货时书面提出,无要求时按正常配置;
      5、设备安装一般按公司样本中的形式,用户所需形式不同时,提供房屋平面图,本公司可按要求另行配置并提供安装图;

    特点:
    额定
    消防供水流量:5L/S—50L/S
    额定消防供水压力:0.3—1.6mPa

    1、
    自动调速恒压供水,供水压力可根据需要在适当范围调整,不受水泵系列参数限制;
    2、可防止水泵在小流量运行时造成高压爆管等事故;
    3、可实现消防泵低速巡检试机功能;
    4、变频器具有完善的检测功能,变频软启动、软关机冲击小,具有很高的启动可靠性;
    5、可实现
    消防、生活、生产公用一套设备,多恒压供水,全自动控制;
    6、备有通信接口(RS485自由口),以便与楼宇BA系统接口,实现网络化;
    7、高起点、高可靠性设计,吸收了近十年来变频恒压给水设备的应用设计经验,优选控制系统方案与主回路开关电器。

    XQB消防气压给水设备工况:适用于直接抽取市政管网水源作消防供水的场合;适用于生活、消防合用一套给水设备的场合;适用于对消防供水压力、对消防巡检及其他方面有特殊要求的场合;可提高消防用水的实际使用效果。
