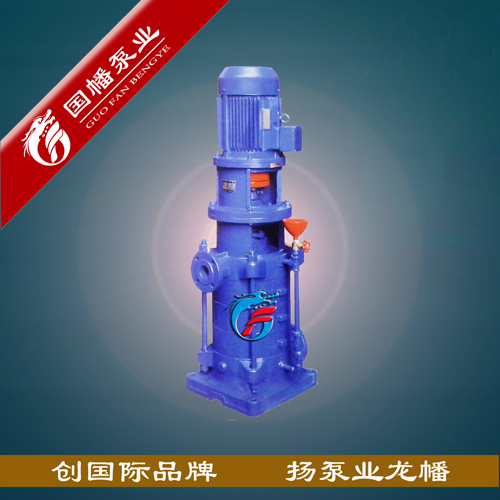

LG立式多级泵
产品分类: 多级泵
使用领域:暖通循环泵、中央空调冷热水循环泵、增压泵、水处理、定压补水机组
适用介质:清水、无颗粒、无腐蚀
设备材质:铸铁、铸钢、不锈钢
设备承压:0.8-1.6MPa
IP55YE2/YE3/YB3二级能效
在线咨询400-6886-390
产品介绍
规格参数
  • LG型高层建筑给水离心泵的详细资料:
    LG型立式多级离心泵详细信息:
    LG系列高层建筑给水离心泵系立式单吸多级离心泵,供输送常温清水及物理化学性质类似于清水液体。LG系列多级离心泵为立式安装,电机轴与泵轴通过爪型联轴器联接,具有结构紧凑、噪声低、占地面积小的优点,主要应用于高层建筑供水,也可应用于厂矿、企业给水排水以及低压锅炉循环用水. 应用范围: 主要应用于高层建筑供水,也可应用于厂矿、企业给水排水以及低压锅炉循环用水结构说明:
     LG系列多级离心泵为立式结构,其吸入口位于泵座上,吐出口位于后段上,呈180°水平方向布置,根据需要,吸入口和吐出口也可以呈0°、90°、270°布置,可根据扬程的需要选择水泵的级数。
     LG系列多级离心泵的主要零件有:泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴、轴承、轴套、密封环、平衡鼓、平衡鼓套等。(25LG、32LG和40LG三种泵没有平衡鼓和平衡鼓套,而设有水封环,装在填料腔的底部)。 泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴套乙、密封环均为铸铁制成。 泵轴为优质合金结构钢制成,中间有叶轮、轴套乙、平衡鼓、用键和小圆螺母固定在轴上组成转子部件,轴的下端装有轴套甲与滑动轴套相配合,轴的上端装有两个角接触球轴承,借以支承转子部件,泵轴的最上端与电机轴的下端通过爪型联轴器联接。密封装置采用软填料密封和机械密封。在采用软 填料密封时,与之相摩擦的轴套丙为优质碳素钢制成,并经淬火处理,以增加面磨性。 叶轮为铸铁制成,由于叶轮前后受压不等,必然存在轴向力,此轴向力绝大部分由平衡鼓来承担。(25LG、32LG和40LG则由水封环组成平衡管路承担),其余小部分残余轴向力由轴上端的两个角接触球轴承来承受,由平衡鼓和平衡鼓套组成的平衡装置,磨损后可以更换。 在泵座、中段上分别装有密封环和口环、用以减少高压水漏回进水部分,密封环磨损后可更换。泵上端的角接触球轴承用钙基黄油润滑,下端的滑动轴承(轴瓦)以泵输送的液体润滑,泵的旋转方向,从电机端看为逆时针方向转动。
     LG系列泵立式多级离心泵系立式单吸多级分段式离心泵,供输送常温清水及物理化学性质类似于清水的液体。
       LG系列多级离心泵为立式安装,电机轴与泵轴通过爪型联轴器联接,具有结构紧凑、噪音低、占地面积小的优点,主要应用于高层建筑供水,也可应用厂矿,企业给水排水以及低压锅炉循环用水。
    工作条件:
      LG型立式多级离心泵系统最高工作压力为2.4Mpa,即泵的吸入压力+泵扬程≦2.4MP,泵的静压试验压力3.6Mpa。
      订货时请注明系统工作压力,若泵系统工作压力超过2.4Mpa时,请在订货时予以说明,以便另行设计、制造。
    立式多级离心泵可输送≦105℃的清水或理化性质类似清水的其它液体。
    LG型立式多级离心泵主要用途:
      主要用于高层建筑生活、消防、采暖、空调系统给水、宾馆饭店、大型商场、写字楼等高层建筑,工矿企业市政工程给排水、消防、喷淋系统给水及锅炉给水、化工流程补给水等场合。
    LG型立式多级离心泵产品特点:
      立式结构,安装调试方便,独特设计的电机和泵体采用联体机座,同心度,加工精度高,占地面积大大减少,缩减了建筑投资。底脚稳固、结构紧凑,精美的铸造和外观处理赋予立式多级泵新的美感,使产品焕发艺术的魅力,可以和国外著名厂家多级泵媲美。
    轴承采用国际著名品牌精密轴承,精度高,可靠性好,寿命长。
      轴封采用填料或机械密封,后者为前者的改进型:采用不锈钢、钛化钨、氟橡胶等材料制成,耐高温,运行寿命长,无渗漏,对轴无磨损,保证工作环境整洁。
      叶轮及转动磨擦件均采用合金制造,耐腐蚀,不生锈,同时可避免产生锈水,堵塞喷淋等消防器件,延长了泵使用寿命。
