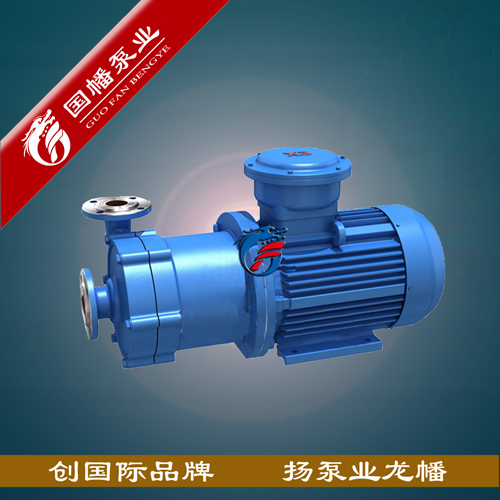

CQ型磁力泵
产品分类: 磁力泵
使用领域:化工、制药、石油、电镀、食 品、国防、科研机构、冶金、染料
适用介质:酸、碱液、油类稀有贵重液、毒液、挥发性液体
设备材质:铸铁、铸钢、不锈钢
设备承压:0.8-1.6MPa
IP55YE2/YE3/YB3二级能效
在线咨询400-6886-390
产品介绍
规格参数
  •  CQ型磁力泵(简称磁力泵是将永磁联轴器的工作原理用于离心泵的新产品,设计合理、工艺先进,具有全密 封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封,使泵的过流部件 处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的 工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。CQ型磁力泵主要材料及用途 磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便。可广泛用于化工、制药、石油、电镀、食 品、国防、科研机构、冶金、染料等单位抽送酸、碱液、油类稀有贵重液、毒液、挥发性液体,以及循环水设备 配套、过滤机配套。特别是易漏、易,燃、易爆液体的抽送。防爆电动机选用此泵则更为理想设备。

    CQ型磁力泵安装尺寸表:

    型号
    a
    b
    c
    d
    e
    f
    g
    h
    j
    a
    k
    m
    n
    机座 螺孔
    p
    p1
    q
    q1
    φ
    φ
    管 子 连 接
    08cq-2
    63
    48
    45
    55
    38
    200
    105
    45
    15
    84
    80
    24
    16
    φ6
    -
    -
    -
    -
    -
    -
    10cq-3
    63
    48
    45
    55
    38
    200
    105
    45
    15
    84
    80
    24
    16
    φ6
    -
    -
    -
    -
    -
    -
    14cq-5
    90
    71
    95
    107
    53
    270
    120
    56
    16
    130
    130
    37
    18
    φ7
    -
    -
    -
    -
    -
    -
    16cq-8
    90
    70
    80
    125
    55
    320
    160
    65
    18
    115
    140
    40
    22
    φ11
    -
    -
    -
    -
    -
    -
    20cq-12
    100
    80
    105
    130
    59.5
    340
    160
    73
    18
    130
    160
    65
    26
    φ12
    -
    -
    -
    -
    -
    -
    25cq-15
    125
    100
    140
    189.5
    67.5
    460
    205
    90
    -
    160
    240
    71.5
    -
    φ12
    75
    65
    100
    90
    120
    10
    法 兰 连 接
    32cq-15
    125
    100
    140
    189.5
    67.5
    460
    205
    90
    -
    160
    240
    71.5
    -
    φ12
    90
    75
    120
    100
    12
    10
    32cq-25
    125
    100
    140
    189.5
    67.5
    460
    230
    90
    -
    160
    260
    85
    -
    φ12
    90
    75
    120
    100
    12
    10
    40cq-20
    140
    120
    155
    235
    75
    545
    220
    100
    -
    180
    290
    78.5
    -
    φ12
    100
    90
    130
    120
    14
    14
    40cq-32
    190
    140
    190
    271
    80
    620
    260
    112
    -
    245
    336
    91
    -
    φ12
    100
    90
    130
    120
    14
    14
    50cq-25
    190
    140
    190
    271
    80
    620
    260
    112
    -
    245
    336
    91
    -
    φ12
    110
    100
    140
    130
    14
    14
    50cq-40
    190
    140
    190
    271
    80
    620
    260
    112
    -
    245
    336
    91
    -
    φ12
    110
    100
    140
    130
    14
    14
    65cq-25
    216
    140
    200
    305
    90
    695
    300
    132
    -
    280
    350
    91
    -
    φ12
    130
    110
    160
    140
    14
    14
    65cq-35
    216
    140
    200
    360
    76
    720
    292
    120
    -
    280
    350
    90
    -
    φ12
    130
    110
    160
    140
    14
    14
    80cq-35
    254
    210
    -
    -
    -
    890
    160
    -
    -
    -
    -
    -
    φ12
    -
    -
    -
    -
    14
    14
    80cq-50
    254
    210
    -
    -
    -
    890
    160
    -
    -
    -
    -
    -
    φ12
    -
    -
    -
    -
    14
    14



    安装和使用 1、磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝 上。

    2、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底 阀。

    3、泵使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。 4、检查电机旋转方向是否与磁力泵转向标记一致。

    5、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。

    6、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。

     CQ型磁力泵使用注意事项:

    1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动时 所造成时空载运转。

    2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

    3、泵在使用中环境温度应小于40℃,电机温升不得超过75℃。

    4、被输送的介质及其温度应在泵材允许范围内(详见附表)。工程塑料泵的使用温度<60℃,金属泵的使用温 度<100℃,输送吸入压力不大于0.2mpa,最大工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30×10- 6m2/s的不含硬颗粒和纤维的液体。

    5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。 6、磁力泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向 窜动1.5~2mm时,应 更换轴承和轴向动环。

    故障形式
    产生原因
    排除方法
    泵不出水
     1、水泵反转  改变电机接线
     2、进水管道漏气  杜绝漏气
     3、泵腔蓄水太少  增加蓄水量
     4、电压太高,启动时联轴器打滑  调正电压
     5、吸程太高  降低砂安装位置
    流量不足
     1、吸入管径太小  调换进水管
     2、叶轮流道阻塞  清洗叶轮
     3、扬程过高  开大出水阀
     4、转速太低  恢复额定转速
    扬程过低
     1、流量过大  关小出水阀
     2、转速太低  恢复额定转速
    噪音太大
     1、轴严重磨损  更换泵轴
     2、轴套严重磨损  更换轴套
     3、驱动磁钢杯与隔离套接触  拆除泵头重新组装
    漏液
     o型密封圈损坏  更换o型密封圈

     CQ型磁力驱动泵性能参数表:

    型 号
    口径(mm)
    流量 (m3/h)
    扬程 (m)
    汽蚀余量 (npsh)r(m)
    电机功率 (kw)

    转速 (r/min)

    电源电压 (v)
    进口
    出口
    14cq-5
    14
    10
    1.2
    5
    6.0
    0.12
    2900
    220/380
    16cq-8
    16
    12
    1.8
    8
    6.0
    0.18
    220/380
    20cq-12
    20
    12
    3
    12
    6.0
    0.37
    380
    25cq-15
    25
    20
    5.4
    15
    6.0
    1.10
    380
    32cq-15
    32
    25
    6.6
    15
    6.0
    1.10
    380
    32cq-25
    32
    25
    4.8
    25
    5.5
    1.10
    380
    40cq-20
    40
    32
    10.8
    20
    4.0
    2.2
    380
    40cq-32
    40
    32
    11.5
    32
    4.0
    4
    380
    50cq-25
    50
    40
    14.4
    25
    4.0
    4
    380
    50cq-40
    ,
    50
    40
    13.2
    40
    4.0
    4
    380
    50cq-50
    50
    32
    7.8
    50
    4.0
    5.5
    380
    65cq-25
    65
    50
    16.8
    25
    4.0
    5.5
    380
    65cq-32
    65
    50
    27
    32
    4.0
    7.5
    380
