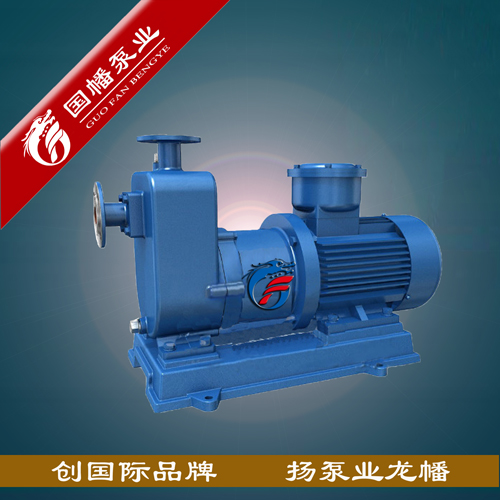

ZCQ型自吸磁力泵
产品分类: 磁力泵
使用领域:化工,制药,石油,电镀,食品,电影照相洗印,科研机构,国防工业
适用介质:酸,碱液,油类,稀有贵重液,镀液,挥发性液体
设备材质:铸铁、铸钢、不锈钢
设备承压:0.8-1.6MPa
IP55YE2/YE3/YB3二级能效
在线咨询400-6886-390
产品介绍
规格参数
  • 概述

     一、ZCQ型自吸磁力泵产品概述:

        ZCQ型磁力传动离心泵(简称自吸磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理,工艺先进,具有全密封,无泄漏,耐腐蚀的特点,其性能达到国外同类产品的先进水平.磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便.可广泛应用于化工,制药,石油,电镀,食品,电影照相洗印,科研机构,国防工业等单位抽送酸,碱液,油类,稀有贵重液,镀液,挥发性液体,以及循环水设备配套.特别是易燃,易爆,挥发性液体的抽送,选用此泵则更为理想.

    二、ZCQ型自吸磁力泵工作原理:

       本泵采用外混式轴向水泵结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸作用。

    结构简图

     三、ZCQ型自吸磁力泵的主要性能参数:


    流量:3-50m3/h

    扬程:12-50m

    电机功率:0.37-15kW

    使用温度:≤80℃(根据用户需求可定制达到≤200℃)

    材质:1Cr18Ni9Ti (可定制304.316.316L材质)
    四、ZCQ型自吸磁力泵结构简图

    安装和使用

     五、ZCQ型自吸磁力泵的安装和使用
    1、开箱后检查泵铭牌,校对自吸泵产品主要参数是否与使用要求相符。
    2、自吸泵应水平安装,泵体不得承受管路重量。
    3、泵与管路应保持良好的密封。
    4、泵使用前应进行检查、电机风叶转动要灵活、无止住及异声现象,各紧固体要牢固。
    5、拧开泵上方的加水螺栓,加入储液水少于泵体容积的三分这二,旋紧螺栓。
    6、接上电源试转一下,从电机端看,运转是否与泵转向标记一致。
    7、泵停止工作前,先关闭排出阀门,再关闭电源,最后关闭吸入管阀门。
    六、ZCQ型自吸磁力泵使用注意事项
    1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中
    途停电后再启动时所造成时空载运转。
    2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤
    器。
    3、泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
    4、被输送的介质及其温度应在泵材允许范围内(详见附表)。金属泵的使用温度<100℃,
    被输送的介质比重≤1.3;介质比重<1.3时,将影响技术性能。
    5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
    6、自吸泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5
    ~1mm,叶轮轴向窜动0.5~2mm时,应更换轴承和轴向动环。
    七、ZCQ型自吸磁力泵故障原因及解决方法

    故障形式

    产生原因

    排除方法

    自吸式磁力泵不出水

    a、水泵反转

    改变电机接线

    b、进水管道漏气

    杜绝漏气

    c、泵腔蓄水太少

    增加蓄水量

    d、电压太高,启动时联轴器打滑

    调正电压

    e、吸程太高

    降低砂安装位置

    f、阀门没有打开

    校正或更改阀门

    自吸磁力泵流量不足

    a、吸入管径太小或淤塞

    调换进水管

    b、叶轮流道阻塞

    清洗叶轮

    c、扬程过高

    开大出水阀

    d、转速不够

    恢复额定转速

    自吸磁力泵扬程过低

    a、流量过大

    关小出水阀

    b、转速太低

    恢复额定转速

    自吸磁力泵噪音太大

    a、轴严重磨损

    更换泵轴

    b、轴套严重磨损

    更换轴套

    c、驱动磁钢杯与隔离套接触

    拆除泵头重新组装

    d、密封环与叶轮研磨

    更换止推环、密封环

    自吸磁力泵漏液

    O型密封圈损坏

    更换O型密封圈

    安装尺寸




    型号

    A

    B1

    B2

    B3

    h

    H

    H1

    H2

    L

    L1

    L2

    m-Φd

    ZCQ20-15-110

    90

    150

    198

    225

    60

    225

    54

    315

    410

    90

    210

    4--Φ18

    ZCQ25-20-115

    100

    180

    250

    280

    80

    240

    60

    350

    550

    120

    285

    4--Φ12

    ZCQ32-25-115

    100

    180

    250

    280

    80

    240

    60

    350

    550

    120

    285

    4--Φ12

    ZCQ32-25-145

    105

    180

    250

    280

    80

    255

    60

    360

    555

    130

    285

    4--Φ12

    ZCQ40-32-132

    105

    200

    270

    310

    90

    265

    60

    375

    610

    130

    350

    4--Φ14

    ZCQ40-32-160

    115

    260

    320

    360

    112

    295

    60

    420

    685

    170

    305

    4--Φ14

    ZCQ50-40-145

    115

    260

    320

    360

    112

    295

    60

    420

    685

    170

    305

    4--Φ14

    ZCQ50-40-160

    115

    260

    320

    360

    112

    295

    60

    420

    685

    170

    305

    4--Φ14

    ZCQ65-50-145

    145

    280

    345

    390

    132

    315

    60

    440

    760

    210

    360

    4--Φ16

    ZCQ65-50-160

    150

    280

    345

    390

    132

    345

    60

    475

    775

    185

    360

    4--Φ16

    ZCQ80-65-125

    170

    280

    345

    390

    132

    446

    60

    510

    80

    220

    360

    4--Φ16

    ZCQ80-65-160

    180

    350

    420

    470

    160

    480

    100

    650

    1000

    270

    390

    4--Φ18


    性能曲线



    型号
    进口-出口

    流量
    Q
    m3/h

    扬程
    H
    m

    转速
    n
    r/min

    效率

    %

    配带电
    机功率
    KW

    自吸
    性能
    m/3

    ZCQ20-16-100

    0.8
    1.6
    1.9

    8.5
    12
    6

    2900

    17
    19
    20

    YS7112
    0.37

    4

    ZCQ25-20-115

    1.5
    3
    3.6

    16.5
    15
    13.5

    2900

    24
    26
    27

    YYB802-2
    1.1

    4

    ZCQ32-25-115

    1.9
    3.2
    3.8

    17
    15
    13

    2900

    23
    30
    31

    YYB802-2
    1.1

    4

    ZCQ32-25-145

    1.9
    3.2
    3.8

    27
    25
    23

    2900

    21
    28
    29

    YYB802-2
    1.1

    4

    ZCQ40-32-125

    3.8
    6.3
    7.5

    22
    20
    18.5

    2900

    28
    35
    36

    YYB90L-2
    2.2

    4

    ZCQ40-32-160

    3.8
    6.3
    7.5

    34
    32
    29

    2900

    25
    32
    33

    YYB120M-2
    4.0

    4

    ZCQ50-40-145

    7.5
    12.5
    15

    27
    25
    23

    2900

    30
    42
    43

    YYB112M-2
    4.0

    4

    ZCQ50-40-160

    7.5
    12.5
    15

    34
    32
    29

    2900

    28
    39
    40

    YYB112M-2
    4.0

    4

    ZCQ50-32-200

    7.5
    12.5
    15

    52.5
    50
    48

    2900

    21
    31
    32

    YYB132S2-2
    7.5

    4

    ZCQ65-50-125

    15
    25
    30

    22
    20
    18.5

    2900

    40
    51
    52

    YYB132S1-2
    5.5

    4

    ZCQ65-50-160

    15
    25
    30

    34
    32
    29.5

    2900

    32
    43
    44

    YYB132S2-2
    7.5

    4

    ZCQ65-40-200

    15
    25
    30

    53
    50
    47

    2900

    25
    37
    38

    YYB160M2-2
    15

    4

    ZCQ80-65-125

    30
    50
    60

    22.5
    20
    18

    2900

    41
    52
    53

    YYB132S2-2
    7.5

    4

    ZCQ80-65-160

    30
    50
    60

    34
    32
    29

    2900

    36
    48
    49

    YYB160M2-2
    15

    4

    ZCQ80-50-200

    30
    50
    60

    53
    50
    47

    2900

    36
    46
    47

    YYB180M-2
    22

    4

    ZCQ80-50-250

    30
    50
    60

    84
    80
    75

    2900

    36
    46
    47

    YYB220L2-2
    37

    4

    ZCQ100-80-160

    60
    100
    120

    35
    32
    28

    2900

    46
    55
    56

    YYB180M-2
    22

    4

    ZCQ100-65-200

    60
    100
    120

    54
    50
    47

    2900

    42
    53
    56

    YYB220L2-2
    37

    4

    ZCQ100-65-250

    60
    100
    120

    86
    80
    74.5

    2900

    37
    48
    49

    YYB250M-2
    55

    4
